湖北中间包水口损毁严重，如何改造是关键！

安阳长泰硅业有限公司为您免费提供平式整体水口,中间包滑动水口,锆质水口等相关信息发布,敬请关注!

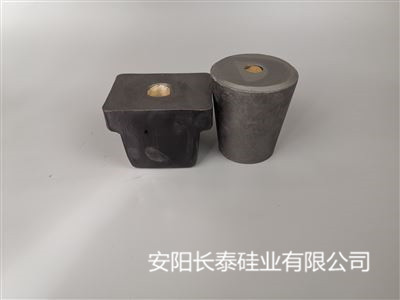

　　炼钢厂连铸工序使用中间包盛装钢水， 中间包内使用的耐火材料被称为“功能耐火材料”，主要包括保护套管、塞棒、水口等，其中中间包内的水口有上水口和下水口两种，都起到流通钢水的作用。 上水口在中间包干式料施工时镶嵌在水口座砖内部，与中包成为一体；下水口安装在中包底部外面，通过固定机构进行固定， 在固定的滑道内与上水口进行连通， 下水口的作用是通过不同于上水口口径大小来控制钢水流量，调节连铸拉速，所以连铸湖北中间包水口一方面要抗钢水侵蚀，耐高温，另一方面还要有较好的热振稳定性。那么出现这种情况的原因，有以下两种情况

　　（1）中间包上水口湖北锆芯外部的铝碳材料的抗钢液冲击性能差。 在连铸提升拉速（上、下水口口径同时扩大）以后，上水口湖北锆芯和锆芯外部的铝碳耐材受钢液流速增加后，耐侵蚀能力下降。

　　（2）中间包上水口使用 Φ20～21 mm 口径锆芯，下滑块使用 Φ17～19 mm 口径锆芯，在钢液运行过程中，会在上水口底部和下水口（滑块）顶部有停留，并且不断回流， 回流直接冲击侵蚀下滑块锆芯外部的铝碳材质，造成上、下水口（滑块）锆芯（外径 45 mm）边部的铝碳材质侵蚀严重，不能正常生产

　　以上是小编的分享，希望对大家有所帮助。后期大家有任何问题 可以随时在网站给我们留言。

平式整体水口报价？中间包滑动水口订做多少钱？锆质水口类型？安阳长泰硅业有限公司提供大量品质可靠的水口、锆芯等产品及相关资讯服务，欢迎来电咨询！
